高輝度蓄光式誘導標識

消防認定品の中で最も輝度、耐久性能等に優れている事から、消防関係者に信頼され、且つ誘導灯の代替としての採用実績も最も多い高輝度蓄光式誘導標識です。

明視下のハイブリッドストーン アベイラス アルシオール 高輝度蓄光式誘導標識（消防避難設備認定品）ラインアップ暗視下のハイブリッドストーン アベイラス アルシオール 高輝度蓄光式誘導標識（消防避難設備認定品）ラインアップ

※画像をクリックすると画像が切り替わります

アルシオール 高輝度蓄光式誘導標識の特徴

  • 【＋】をクリックすると、特徴の詳細が表示されます。
1000件
20年間の劣化事例件数
0件以上
自主設置実績数
0件以上
誘導灯の代替・指導設置実績数
1000件
20年間の
劣化事例件数
0件以上
自主設置
実績数
0件以上
誘導灯の代替・
指導設置実績数

  • 国の登録認定機関である（一財）日本消防設備安全センターが、国の定める設備等技術基準に適合していることの「認定」を行い、適合している個々の製品に交付する「認定証票」を貼った消防法で規定されている消防避難設備認定品です。

    ※消防法の避難誘導設備には「誘導灯」と「標識」があり、「アルシオール 高輝度蓄光式誘導標識」は「標識」に分類されます。

  • AS-E24は避難設備として屋内外の壁床など問わず使用ができる最高グレードS級品です。

  • 他社製の認定品は他にもありますが、蓄光材の耐久性の規格であるJIS Z 9096（床面に設置する蓄光式の安全標識及び誘導ライン）の耐久性試験全16項目に完全適合している唯一の製品です。

  • 消防法規定24時間タイプ（AS-E24・AS-F24）

    • 励起条件：D65常用蛍光ランプ200lxで20分励起（高輝度蓄光式誘導標識認定基準）
    • 20分後輝度：250mcd/m2以上
    • 60分後輝度：75mcd/m2以上

  • 消防法規定8時間タイプ（AS-E08）

    • 励起条件：D65常用蛍光ランプ200lxで20分励起（高輝度蓄光式誘導標識認定基準）
    • 20分後輝度：150mcd/m2以上
    • 60分後輝度：45mcd/m2以上

  • JIS規格24時間タイプ（AS-E24・AS-F24）

    • 励起条件：UVA強度400μW/cm2で60分励起（JIS Z 9097・9098 りん光輝度区分II類基準）
    • 10mcd/m2到達時間：12時間以上

  • JIS Z 9096（床面に設置する蓄光式の安全標識及び誘導ライン）規定の耐久性試験全16項目に完全適合しています。

  • 20年以上にわたる多数の設置実績を有しますが、蓄光性能の劣化事例は現在まで一例も報告がありません。

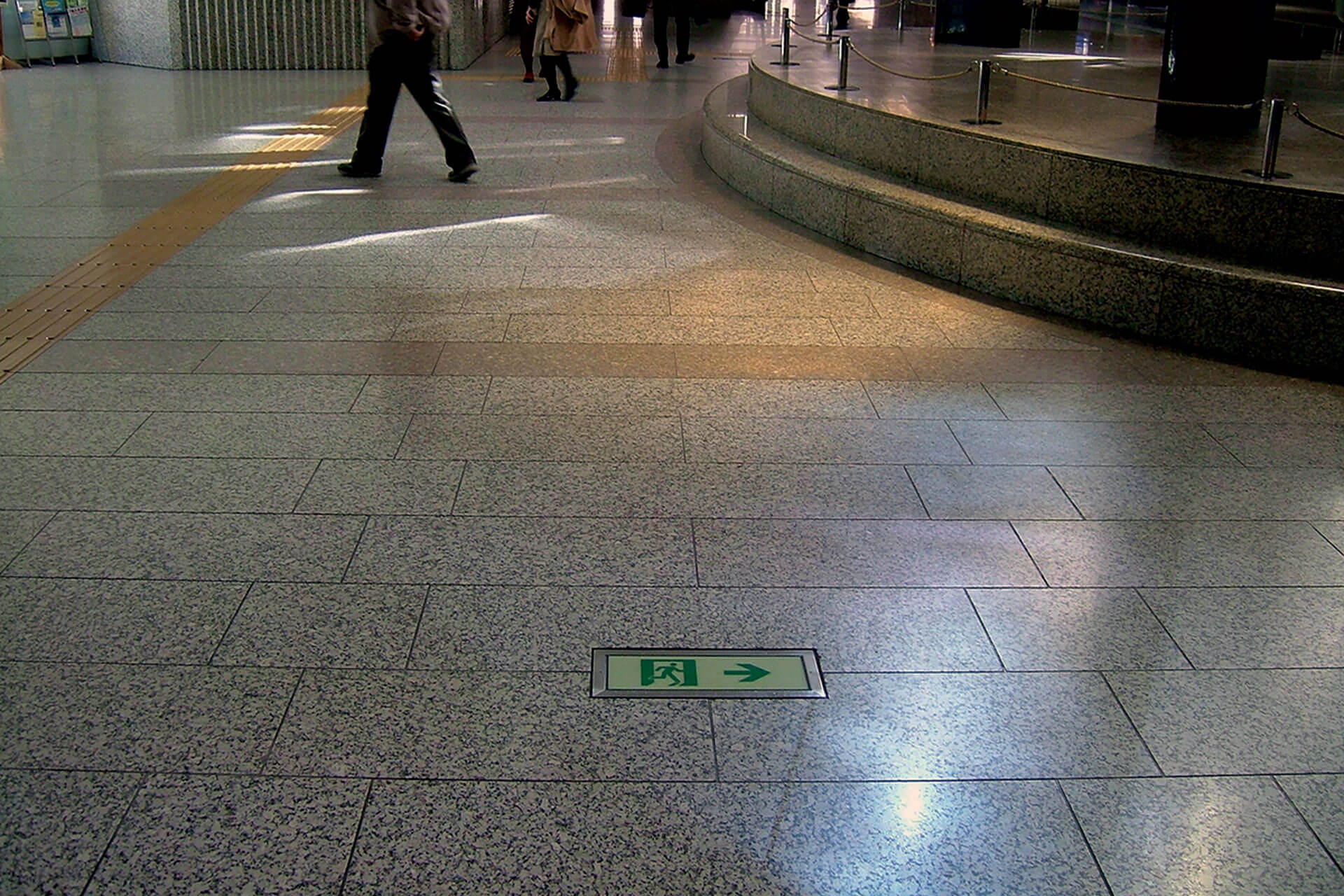

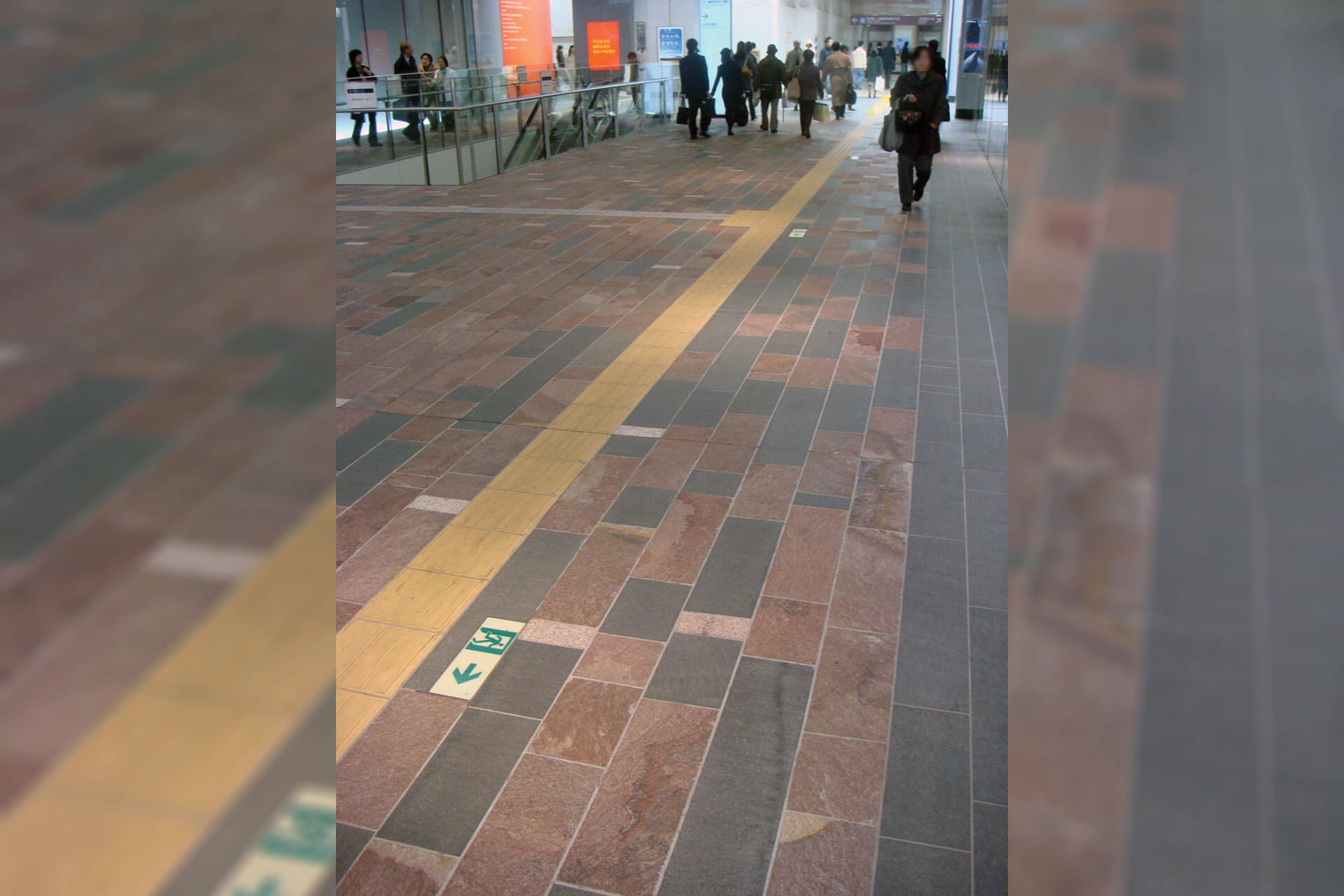

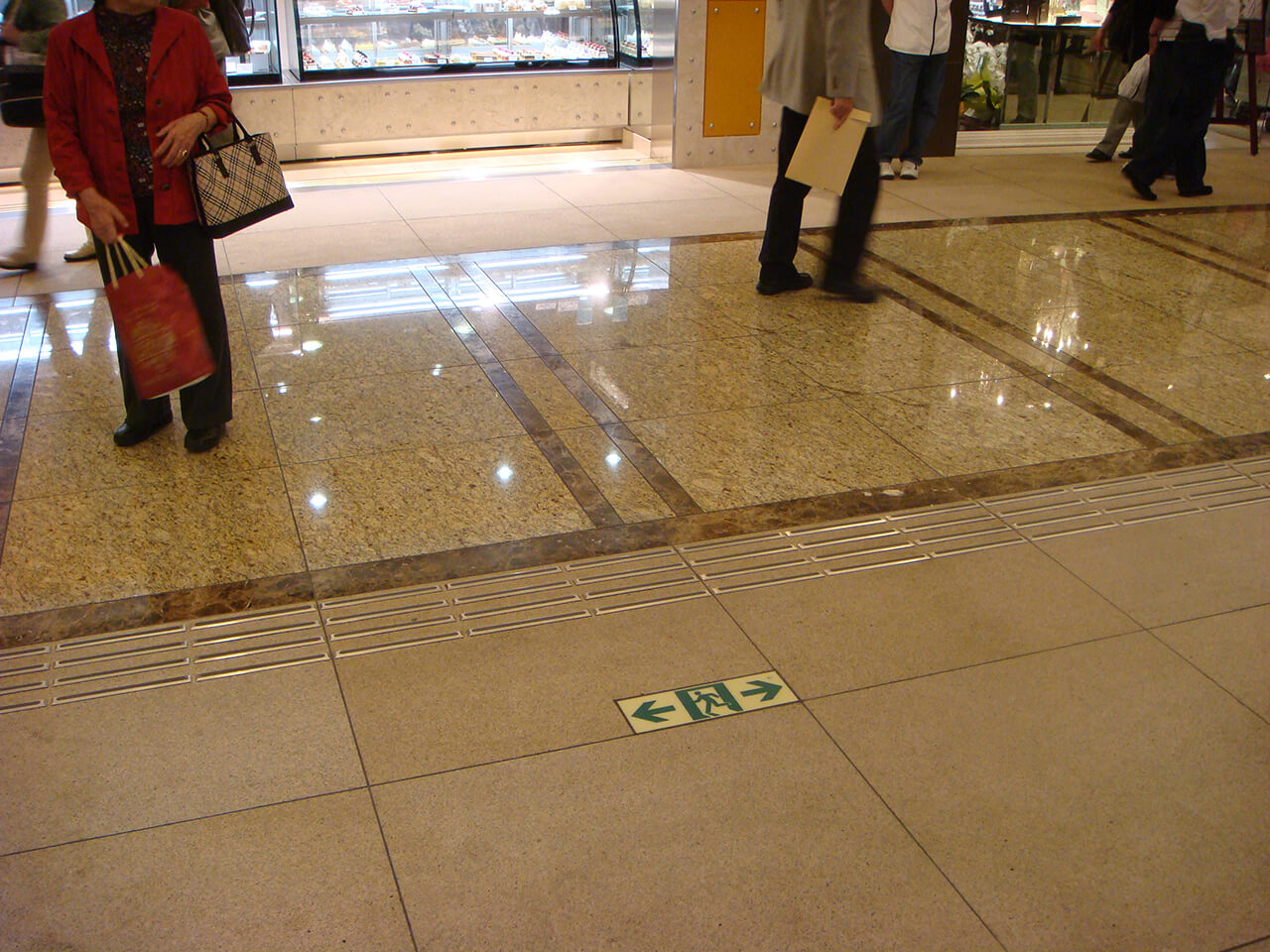

  • 「消防法施行令第32条特例による設置」並び「消防指導による設置」において、山口宇部空港（1999年11月納品）をはじめとし、東京都庁、新丸の内ビル、新潟薬科大学等々と極めて厳しい基準をクリアし、設置実績は300例以上に上ります。

    ※「消防法施行令第32条特例による設置」による誘導灯の代替設置実績は ハイブリッドストーン「アベイラス アルシオール 高輝度蓄光式誘導標識」のみです。

  • 自主設置の実績数は1000例以上に上ります。

    ※実績一例はこちらをご参照ください。

  • 低イニシャルコストです。

  • 電気が不要なため、配線・配管等の工事が不要です。

  • 電気代が掛かりません。

  • 取り付けも簡単で施工費が大幅に削減されます。

  • ランプやバッテリー等の交換・メンテナンスが不要であり、維持管理にコストがほとんどかかりません。

    ※LED誘導灯との比較はこちらをご参照ください。

  • 20年以上にわたる多数の導入事例に劣化事例が皆無であることから、業界唯一の5年保証を実現しました。

  • 現時点において発光性能の5年保証をしている製品は唯一 ハイブリッドストーン「アベイラス アルシオール」のみです。

蓄光製品について

消防避難設備認定品一覧認定製品一覧

図柄型式番号-枝番号サイズ
(mm)		図柄型式番号-枝番号サイズ
(mm)

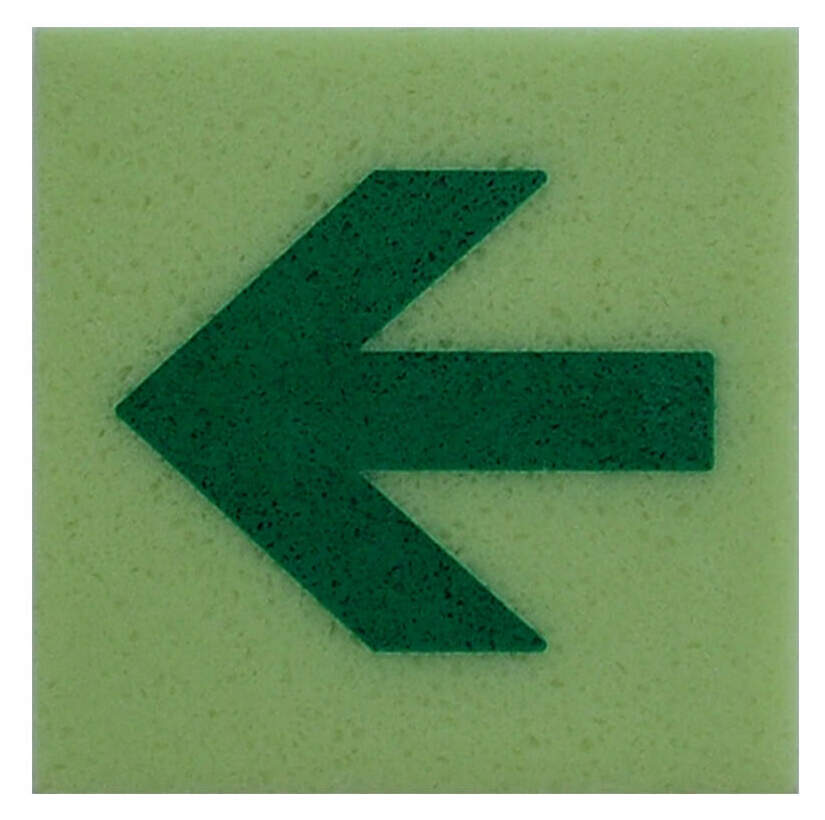

避難誘導片矢印		AS-E24-YZ05P12
AS-E24-YZ10P12		120 x 120 x 5
120 x 120 x 10
避難口誘導		AS-E24-HG05P12
AS-E24-HG10P12
AS-E24-HG05P21
AS-E24-HG10P21		120 x 120 x 5
120 x 120 x 10
210 x 210 x 5
210 x 210 x 10

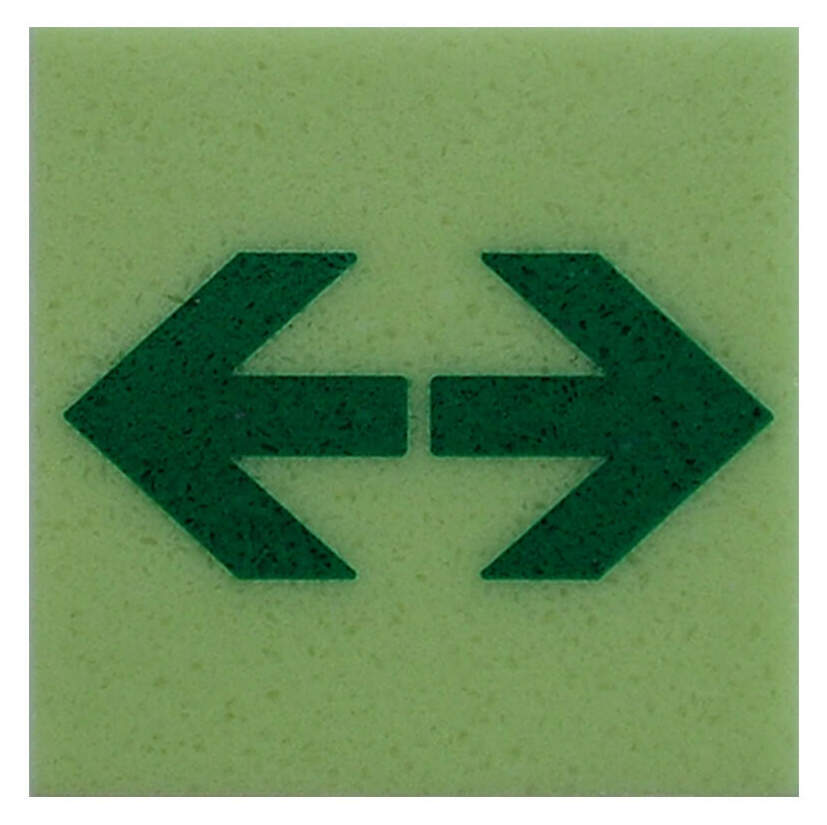

避難誘導両矢印		AS-E24-YW05P12
AS-E24-YW10P12		120 x 120 x 5
120 x 120 x 10

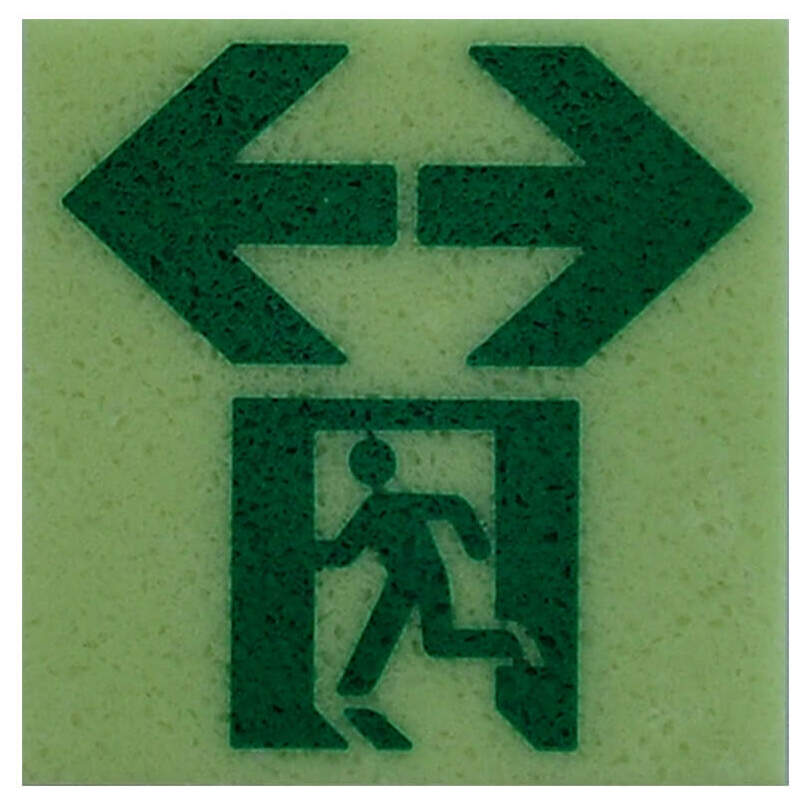

避難誘導両矢印		AS-E24-RY05P12
AS-E24-RY10P12		120 x 120 x 5
120 x 120 x 10

避難誘導左矢印		AS-E24-SY05P12（左）
AS-E24-SY10P12（左）		120 x 120 x 5
120 x 120 x 10

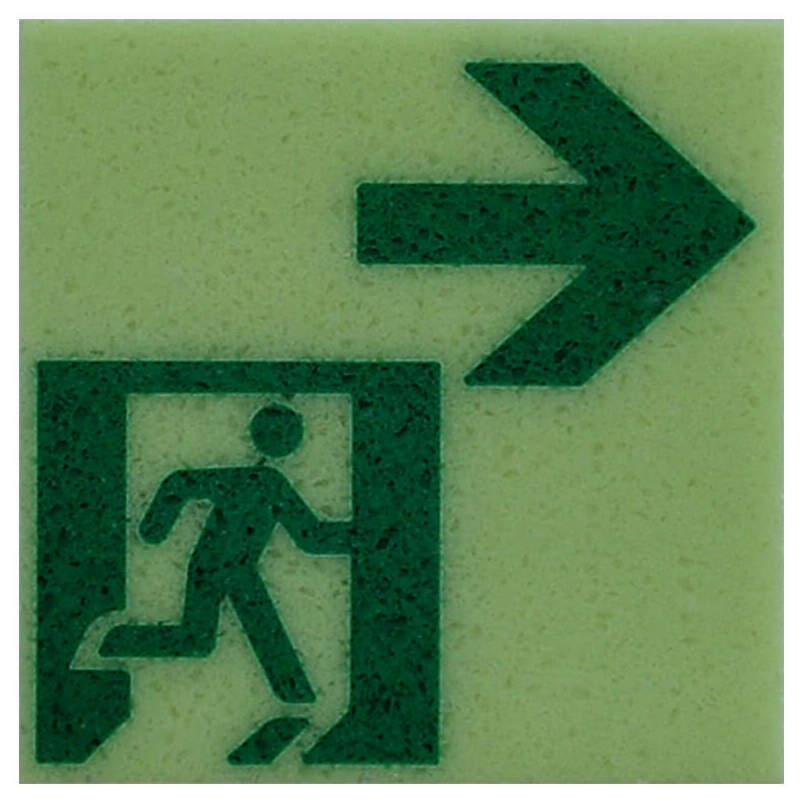

避難誘導右矢印		AS-E24-SY05P12（右）
AS-E24-SY10P12（右）		120 x 120 x 5
120 x 120 x 10

避難誘導左矢印		AS-E24-TH05P36
AS-E24-TH10P36		120 x 360 x 5
120 x 360 x 10
避難誘導右矢印		AS-E24-TM05P36
AS-E24-TM10P36		120 x 360 x 5
120 x 360 x 10

避難誘導両矢印		AS-E24-TW05P36
AS-E24-TW10P36		120 x 360 x 5
120 x 360 x 10

標識区分：S200級、S100級、S50級
認定番号：HP-006
素材：ハードタイプ
用途：屋内外兼用
厚み：5mm (壁用)、10mm (床・壁用)

設置場所の環境照度が比較的暗い（50lx以上200lx未満）場所に設置する場合、
またはより安全性を重視する必要がある場所に使用してください。

※出荷状況などにより在庫切れとなる場合もございますので、予めご了承ください。

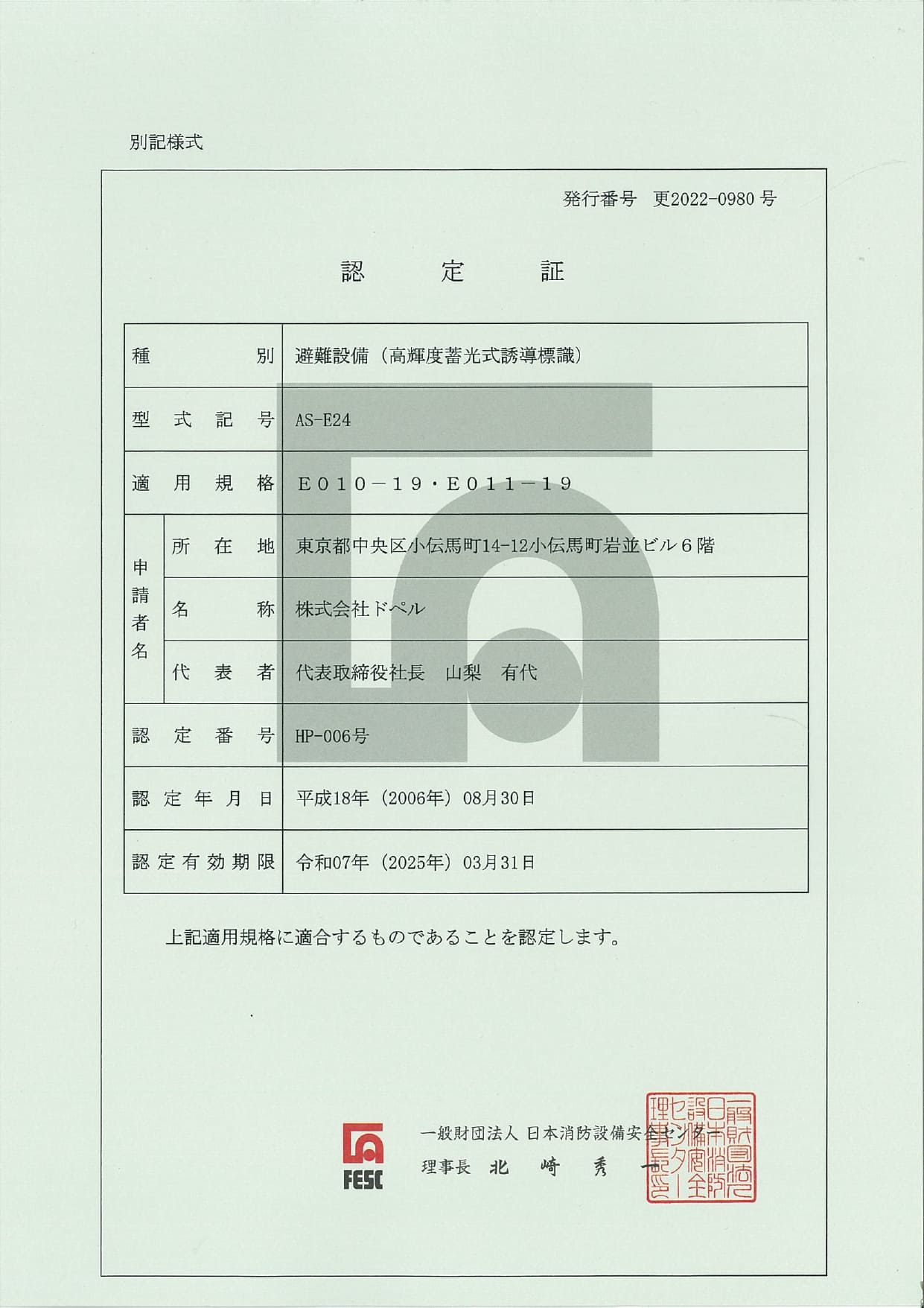

認定書・型式認定附属書
図柄型式番号-枝番号サイズ
(mm)		図柄型式番号-枝番号サイズ
(mm)

避難口誘導		AS-E08-HG05P21
AS-E08-HG10P21		210 x 210 x 5
210 x 210 x 10
避難誘導両矢印		AS-E08-TW05P36
AS-E08-TW10P36		120 x 360 x 5
120 x 360 x 10

避難誘導左矢印		AS-E08-TH05P36
AS-E08-TH10P36		120 x 360 x 5
120 x 360 x 10
避難誘導右矢印		AS-E08-TM05P36
AS-E08-TM10P36		120 x 360 x 5
120 x 360 x 10

認定番号：HP-001
素材：ハードタイプ
標識区分：B200級
用途：屋内外兼用
厚み：5mm (壁用)、10mm (床・壁用)

設置場所の環境照度が200lx以上で、場所に設置する場合に使用してください。

※出荷状況などにより在庫切れとなる場合もございますので、予めご了承ください。

認定証・型式認定附属書

図柄型式番号-枝番号サイズ
(mm)		図柄型式番号-枝番号サイズ
(mm)

避難誘導左矢印		AS-F24-SY02P12（TYPE I 左）
AS-F24-SY02P12（TYPE II 左）
AS-F24-SY03P12（左）		120 x 120 x 2
120 x 120 x 2.5
120 x 120 x 3

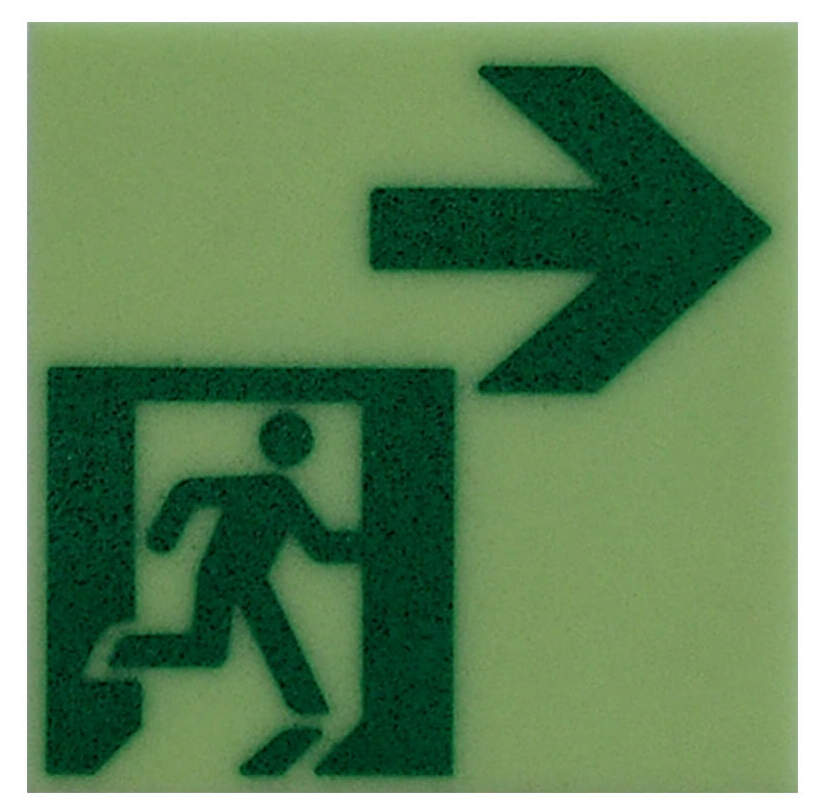

避難誘導右矢印		AS-F24-SY02P12（TYPE I 右）
AS-F24-SY02P12（TYPE II 右）
AS-F24-SY03P12（右）		120 x 120 x 2
120 x 120 x 2.5
120 x 120 x 3

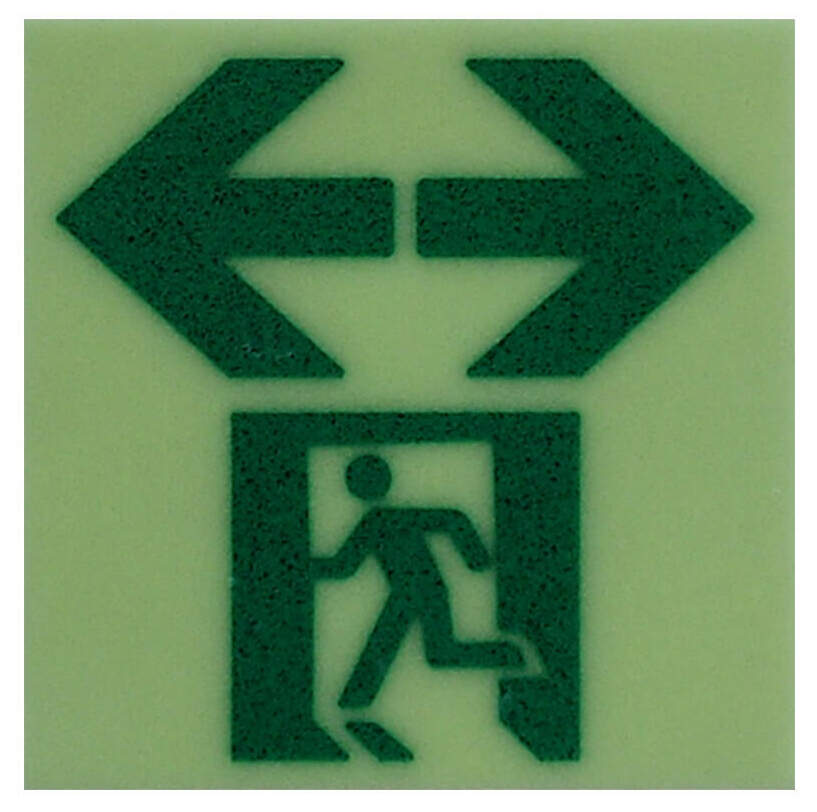

避難誘導両矢印		AS-F24-RY02P12（TYPE I）
AS-F24-RY02P12（TYPE II）
AS-F24-RY03P12		120 x 120 x 2
120 x 120 x 2.5
120 x 120 x 3

認定番号：HP-020
素材：フレキシブルタイプ
標識区分：S200級
用途：屋内用　床用

設置場所の環境照度が200lx以上で、長尺シートやPタイルの床に設置する場合に使用してください。

※TYPE I：厚さ2mm、TYPE II ：厚さ2.5mmとなります。

※出荷状況などにより在庫切れとなる場合もございますので、予めご了承ください。

認定証・型式認定附属書

消防避難設備認定品一覧Certified Product List

図柄型式番号-枝番号サイズ
(mm)		図柄型式番号-枝番号サイズ
(mm)

避難誘導片矢印		AS-E24-YZ05P12
AS-E24-YZ10P12		120 x 120 x 5
120 x 120 x 10
避難口誘導		AS-E24-HG05P12
AS-E24-HG10P12
AS-E24-HG05P21
AS-E24-HG10P21		120 x 120 x 5
120 x 120 x 10
210 x 210 x 5
210 x 210 x 10

避難誘導両矢印		AS-E24-YW05P12
AS-E24-YW10P12		120 x 120 x 5
120 x 120 x 10
避難誘導両矢印		AS-E24-RY05P12
AS-E24-RY10P12		120 x 120 x 5
120 x 120 x 10

避難誘導左矢印		AS-E24-SY05P12（左）
AS-E24-SY10P12（左）		120 x 120 x 5
120 x 120 x 10
避難誘導右矢印		AS-E24-SY05P12（右）
AS-E24-SY10P12（右）		120 x 120 x 5
120 x 120 x 10

避難誘導左矢印		AS-E24-TH05P36
AS-E24-TH10P36		120 x 360 x 5
120 x 360 x 10
避難誘導右矢印		AS-E24-TM05P36
AS-E24-TM10P36		120 x 360 x 5
120 x 360 x 10

避難誘導両矢印		AS-E24-TW05P36
AS-E24-TW10P36		120 x 360 x 5
120 x 360 x 10

標識区分：S200級、S100級、S50級
認定番号：HP-006
素材：ハードタイプ
用途：屋内外兼用
厚み：5mm (壁用)、10mm (床・壁用)

設置場所の環境照度が比較的暗い（50lx以上200lx未満）場所に設置する場合、
またはより安全性を重視する必要がある場所に使用してください。

※出荷状況などにより在庫切れとなる場合もございますので、予めご了承ください。

認定書・型式認定附属書
図柄型式番号-枝番号サイズ
(mm)		図柄型式番号-枝番号サイズ
(mm)

避難口誘導		AS-E08-HG05P21
AS-E08-HG10P21		210 x 210 x 5
210 x 210 x 10
避難誘導両矢印		AS-E08-TW05P36
AS-E08-TW10P36		120 x 360 x 5
120 x 360 x 10

避難誘導左矢印		AS-E08-TH05P36
AS-E08-TH10P36		120 x 360 x 5
120 x 360 x 10
避難誘導右矢印		AS-E08-TM05P36
AS-E08-TM10P36		120 x 360 x 5
120 x 360 x 10

認定番号：HP-001
素材：ハードタイプ
標識区分：B200級
用途：屋内外兼用
厚み：5mm (壁用)、10mm (床・壁用)

設置場所の環境照度が200lx以上で、場所に設置する場合に使用してください。

※出荷状況などにより在庫切れとなる場合もございますので、予めご了承ください。

認定証・型式認定附属書

図柄型式番号-枝番号サイズ
(mm)		図柄型式番号-枝番号サイズ
(mm)

避難誘導左矢印		AS-F24-SY02P12（TYPE I 左）
AS-F24-SY02P12（TYPE II 左）
AS-F24-SY03P12（左）		120 x 120 x 2
120 x 120 x 2.5
120 x 120 x 3
避難誘導右矢印		AS-F24-SY02P12（TYPE I 右）
AS-F24-SY02P12（TYPE II 右）
AS-F24-SY03P12（右）		120 x 120 x 2
120 x 120 x 2.5
120 x 120 x 3

避難誘導両矢印		AS-F24-RY02P12（TYPE I）
AS-F24-RY02P12（TYPE II）
AS-F24-RY03P12		120 x 120 x 2
120 x 120 x 2.5
120 x 120 x 3

認定番号：HP-020
素材：フレキシブルタイプ
標識区分：S200級
用途：屋内用　床用

設置場所の環境照度が200lx以上で、長尺シートやPタイルの床に設置する場合に使用してください。

※TYPE I：厚さ2mm、TYPE II ：厚さ2.5mmとなります。

※出荷状況などにより在庫切れとなる場合もございますので、予めご了承ください。

認定証・型式認定附属書

消防避難設備認定品確認方法

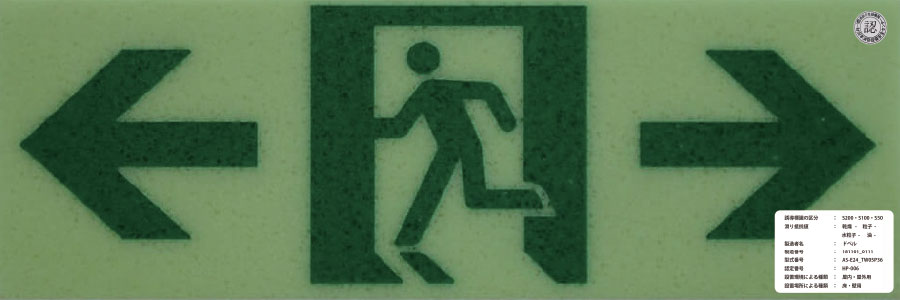

認定シールと型式記号・認定番号・標識区分の表示ラベルが貼られたハイブリッドストーン アベイラス アルシオール 高輝度蓄光式誘導標識（消防避難設備認定品）
ハイブリッドストーン アベイラス アルシオール 高輝度蓄光式誘導標識（消防避難設備認定品）に貼られた認定シール
ハイブリッドストーン アベイラス アルシオール 高輝度蓄光式誘導標識（消防避難設備認定品）に貼られた型式記号・認定番号・標識区分の表示ラベル

消防避難設備認定品を証明する認定シールと表示ラベル

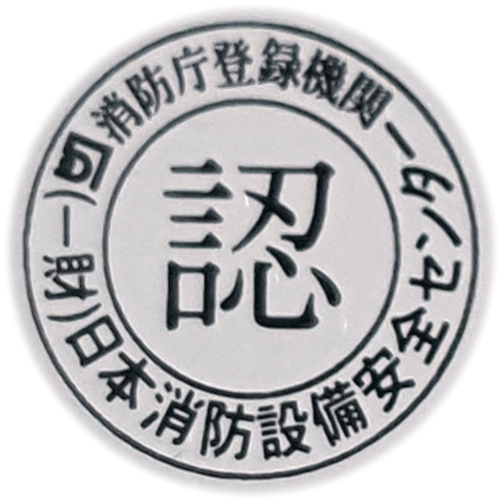

認定シール

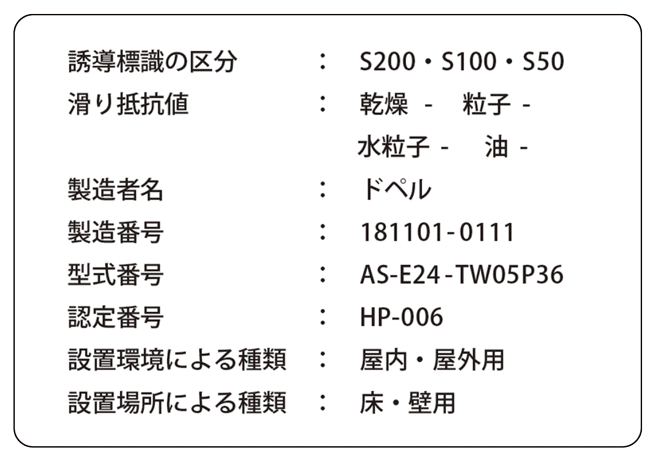

型式記号・認定番号・標識区分の表示ラベル

素材の種類Material Type

ハードタイプ（超高硬度硬質素材製品）

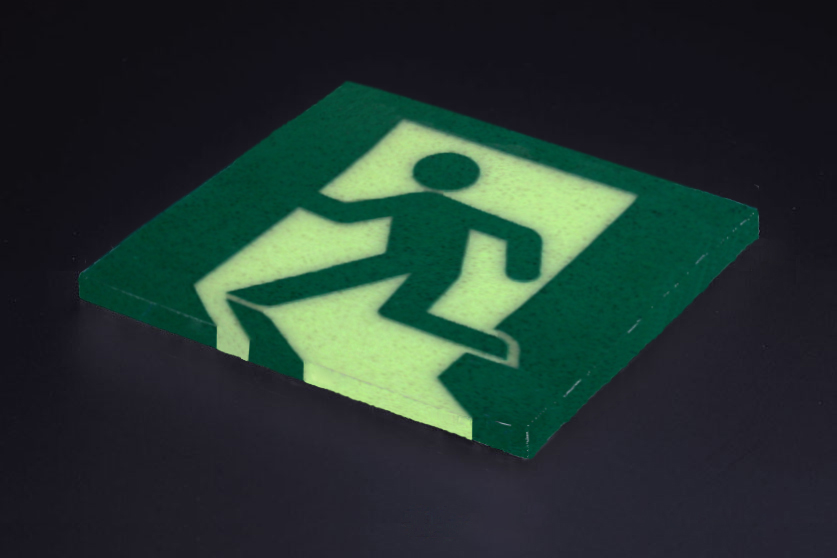

避難口へ避難している絵柄のハイブリッドストーン アベイラス アルシオール 高輝度蓄光式誘導標識（消防避難設備認定品）ハードタイプ

  • 鉄の約4倍、天然御影石の約2倍の表面硬度と極めて優れた強度・耐久性を併せ持つ世界初の高機能素材製品です。

  • 屋内外の床・壁、ワークトップ、水回りなど、様々な用途への活用が可能な、世界に類を見ないハイブリッドストーンです。

  • 床・壁に使用できます（壁用は5mm厚品、床用は10mm厚品）

  • 該当する認定番号：HP-001 (AS-E08)・HP-006 (AS-E24)

フレキシブルタイプ（高硬度軟質素材製品）

右矢印が付いたハイブリッドストーン アベイラス アルシオール 高輝度蓄光式誘導標識（消防避難設備認定品）フレキシブルタイプをR形状に曲げている様子

  • 鉄の約3倍、天然御影石の約1.5倍の表面硬度と柔軟性の相反する性質を併せ持つ世界で唯一の高機能素材製品です。

  • Pタイル・長尺シート床に使用できます。2・2.5・3mm厚品から選択してください。

  • 該当する認定番号：HP-020 (AS-F24)

※使用用途によりハードタイプかフレキシブルタイプをお選びください。

LED誘導灯との比較Comparison with LED Exit Signs

名称ハイブリッドストーン 高硬度石英成形板某メーカー製品
型 式アベイラス アルシオール 高輝度蓄光式誘導標識LED誘導灯
AS-E08AS-E24-
床・壁兼用床・壁兼用天井埋込型床埋設型
B200級S200・S100・S50級C級（20分型）
発光性能200Lx20分励起
20分後：150mcd/m2以上
60分後：45mcd/m2以上		200Lx20分励起
20分後：250mcd/m2以上
60分後：75mcd/m2以上		20分後以降完全消灯
視認性消灯8時間後まで視認可能消灯24間後まで視認可能20分後以降視認不能
本体希望小売価格33,600円42,000円35,200円116,000円
その他工事なし配線工事必要（新築時）
定格電力なし1.9W2.5W
メーカー保証期間5年1年
本体標準耐用年数20年8～10年
バッテリー交換なし5年
ランプ交換なし6年
廃材発生の有無なし本体・バッテリー・ランプ
20年間LCC項目本体設置：1回のみ本体更新：2回（設置含）
バッテリー交換：3回
ランプ交換：2回

比較表がすべて表示されない場合、右へスクロールしてください。

他社蓄光式標識製品との比較Comparison with other Photoluminescent Signs

名称アベイラス アルシオール製品他社蓄光シート製品他社蓄光陶磁器製品
JIS Z 9096への適合性
（蓄光標識の耐久性基準）		完全適合：耐久性試験の全16項目一部のみ適合一部のみ適合
NETIS（国土交通省新技術
情報システム）登録製品
  1. 高輝度蓄光式防滑階段材（KT-090032-A）
  2. アルシオール サインプレート（KT-120031-A）
  3. アルシオール リフレクション（KT-180102-A）
なしなし
保証期間5年0年0年
床設置への適応可能（フォークリフト走行も可能）壁設置のみ割れ易い

比較表がすべて表示されない場合、右へスクロールしてください。

設置が特に有効な場所Effective Installation Areas

誘導標識の設置義務のある場所で、かつ誘導灯の設置義務がない場所

【防火対象物の用途区分表（消防法施行令別表第一）】より抜粋

  •  5項-ロ  マンション･共同住宅
  •  7項 　   学校・大学
  •  8項 　   図書館・博物館・美術館
  • 11項 　  神社・寺院・教会
  • 12項-イ 工場
  • 13項 　  車庫・駐車場
  • 14項 　  倉庫
  • 16項-ロ  事務所

詳しくはこちらからをご参照ください。（該当する場所をハイライトしております）

※上記の防火対象物に該当し、1階~10階部分が有窓階である場合、法的には誘導灯の設置義務はなく、誘導標識で良いことになっています。しかし、通例として誘導灯が設置されている場合が多くあります。所轄消防本部に申請していただくことで、避難口及び通路に設ける避難設備として ハイブリッドストーン「アベイラス アルシオール 高輝度蓄光式誘導標識」が有効にご利用いただけます。

誘導灯の設置義務はあるが、設置が困難な場所

※一般財団法人日本消防設備安全センター発行の「月刊フェスク」2006年11月号より抜粋

誘導灯の設置および維持そのものが物理的に困難であると認められる場合、在館者の避難安全性を確保するために、高輝度蓄光式誘導標識が認められた事例が報告されています。

  1. 特殊な立地条件で電源確保が困難な場所。
  2. 誘導灯内部に水が浸入する恐れがあり、かつ防水構造の誘導灯の設置・維持が困難な場所。
  3. 可燃性蒸気の発生等により防爆構造の誘導灯の破損の恐れがある場所。
  4. 極めて低い温度環境に維持することが求められる場所。
  5. その他特殊な環境条件に設置するため、誘導灯の設置等が難しい場所。

※誘導灯に置き換えて設置する場合は、所轄消防本部の承認が必要となります。

誘導灯を補完し、避難上の安全性を高めることが求められる場所

  1. 建物に不案内な者が多数いる、避難困難性が高いなどの理由により、安全性を一層高めることが望ましい場所（飲食店、百貨店、旅館、病院、福祉施設、地下街、劇場など）
  2. 避難に長時間を要する可能性があるため、安全性を一層高めることが望ましい場所（高層ビル、地下駅舎など）

ご留意ください

  • 消防法規定により「アベイラス アルシオール 高輝度蓄光式誘導標識」が使用できない場合もあります。
  • 新築・改修工事共に、ご採用時には所轄消防本部の承認が必要です。
  • ご検討の際や、提出書類などに関する疑問点やご不明点がございましたら、こちらからお問い合わせください。

オプション品

天井取付金具にハイブリッドストーン アベイラス アルシオール 高輝度蓄光式誘導標識（消防避難設備認定品）を貼り付け、天井から吊っている様子

天井取付金具

  • 壁に直接接着することが困難な場合、ハイブリッドストーン「アベイラス アルシオール 高輝度蓄光式誘導標識」を貼り付け、天井から吊ることができます。

    ※避難口誘導（HG品）の5mm厚品に使用が可能です。

    ※詳しくはこちらからお問い合わせください。

ハイブリッドストーン「アベイラス アルシオール」についてさらに詳しく知りたい方へ

蓄光製品の詳しい内容や、技術的な概要をご提供しております。
