アルシオール ステップ の特徴

  • 【+】をクリックすると、特徴の詳細が表示されます。
  • 高輝度蓄光材を使用することで、昼夜雨天を問わず明確に段差の視認ができ、踏み外し転倒事故を未然に防ぎます。

  • ハイブリッドストーン「アベイラス アンプロップ」(防滑製品)を使用することで、滑り転倒事故を未然に防ぎます。

  • 段鼻と踏み面との輝度比が昼夜雨天を問わずあらゆる環境照度下で3以上を確保しています。
    ※詳しくはこちらをご参照ください。

  • JIS Z 9096(床面に設置する蓄光式の安全標識及び誘導ライン)の耐久性試験全16項目に唯一完全適合しています。

  • 防滑部も耐摩耗性、耐候性、耐酸・耐アルカリ性、耐水性、耐凍結融解性など屋外使用時の耐久性にも優れた階段材です。

  • アルシオール製品は20年以上にわたる多数の設置実績を有しますが、蓄光性能の劣化事例は現在まで一例も報告がありません。

  • 登録番号:KT-090032-A

  • 登録年度:2015年

  • 高輝度蓄光式防滑階段材として唯一NETISに登録されています。

  • 既存の階段に直接貼り付けることができ、既存床材の撤去や新たな下地を作る工程が必要なく、工期が大幅に短縮されます。

  • 電気を必要としないため、配線が不要であり、ランニングコストが0です。

  • 優れた耐久性とそれを裏付ける数多くの長期間の使用実績から業界唯一の5年保証を実現しました。

  • 現時点において発光性能の5年保証をしている製品は唯一 ハイブリッドストーン「アベイラス アルシオール」のみです。

使用用途一覧Usage Examples

既存段鼻部へステンレス金台設置(リフォーム)

  • 既存の階段段鼻部に高輝度蓄光ラインと ハイブリッドストーン「アベイラス アンプロップ」(防滑製品)付きステンレス金台を直接貼り付けるため、既存床材の撤去や、新たな下地を作る工程が必要なく、工期が大幅に短縮されます。

  • 耐久性が極めて高いため、ハードユースの屋外での使用が可能であり、昼夜雨天を問わず、踏み外し・滑り転倒事故を未然に防ぎます。
  • 踏み面仕上材が無いため、テーパー有りタイプになります。

  • 高輝度蓄光ラインを使用しない防滑階段材については、こちらをご確認ください。

段鼻部へステンレス金台設置(新設)

  • 仕上材を新設する場合、階段段鼻部に高輝度蓄光ラインと ハイブリッドストーン「アベイラス アンプロップ」(防滑製品)付きステンレス金台を設置することができます。

  • 耐久性が極めて高いため、ハードユースの屋外での使用が可能であり、昼夜雨天を問わず、踏み外し・滑り転倒事故を未然に防ぎます。

  • 踏み面仕上材が有るため、テーパー無しタイプになります。
  • 高輝度蓄光ラインを使用しない防滑階段材については、こちらをご確認ください。

カバー工法(リフォーム)

  • 既存の階段材に高輝度蓄光ラインを段鼻に象嵌一体成形した ハイブリッドストーン「アベイラス アンプロップ」(防滑製品)の平板を直接貼り付けるため、既存階段材の撤去や、新たな下地を作る工程が必要なく、工期が大幅に短縮されます。

  • また、撤去廃材が発生せず処分費用を抑えることができ、施工時に騒音・振動・ホコリが出ません。
  • 意匠性やバリアフリー化を高めるため、階段の踏み面・段鼻・蹴込みの色を指定できます。
  • 最も負荷が掛かる階段に使用しても、極めて優れた蓄光性能・防滑性能・耐久性能を半永久的に保持します。

素材の種類Material Type

※使用用途によりハードタイプかフレキシブルタイプをお選びください。

活用事例Application Examples

暗視下でハイブリッドストーン アベイラス アルシオール ラインを避難経路上の階段及び段差で使用した様子暗視下でハイブリッドストーン アベイラス アルシオール ラインを避難経路上の階段及び段差で使用した様子

避難経路上の階段及び段差

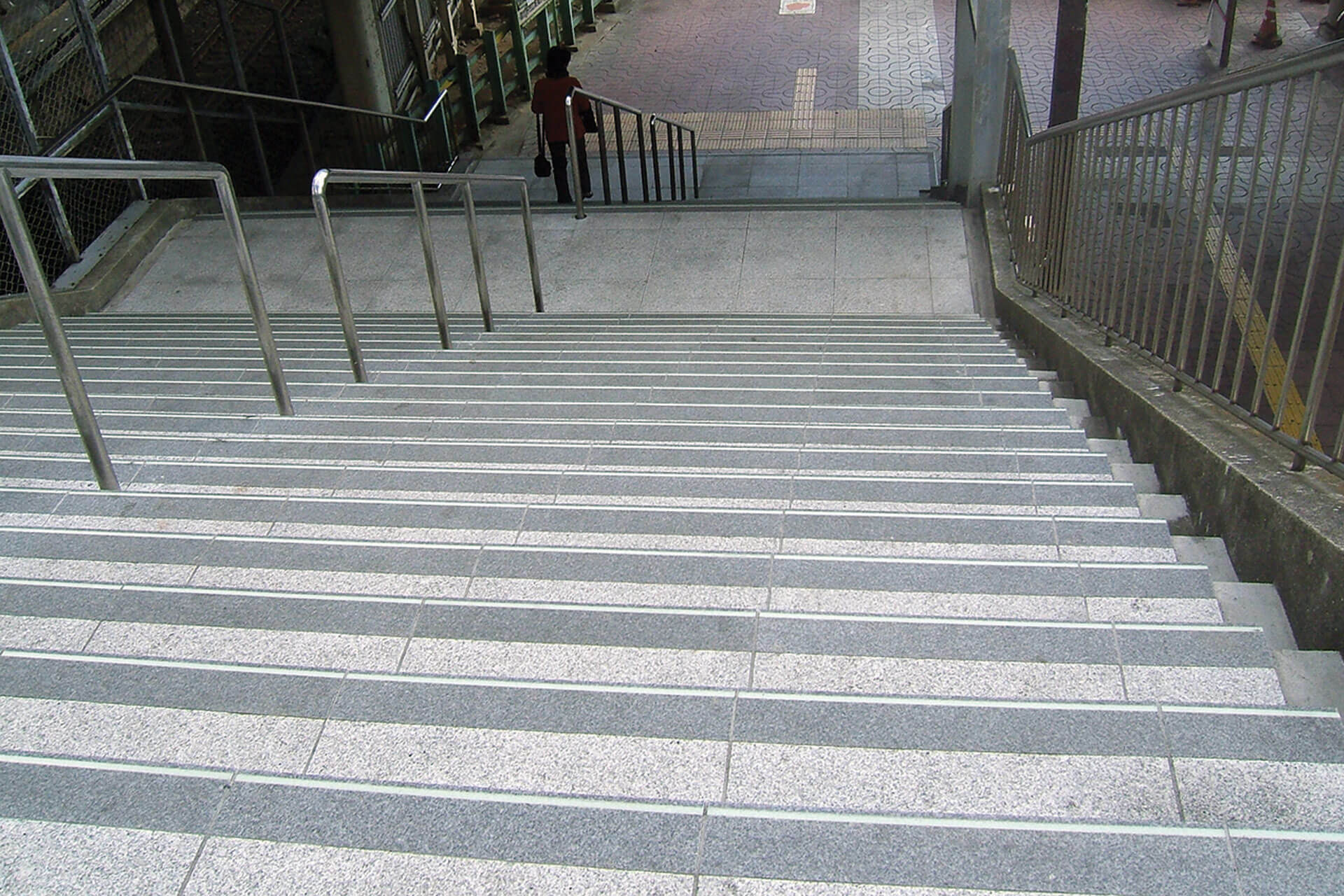

ハイブリッドストーン アベイラス アルシオール ラインを屋外階段で使用した明視下の様子

屋外階段

ハイブリッドストーン アベイラス アルシオール ステップ、ライン、△マークを階段に使用した明視下の様子ハイブリッドストーン アベイラス アルシオール ステップ、ライン、△マークを階段に使用した暗視下の様子

屋内階段

適用範囲Applicability

適用可能な範囲

  • 床材がコンクリート、モルタル、各種石材、セラミックタイル、テラゾー、鋼材などの場所。

特に効果の高い適用範囲

  • 災害時、避難階段に指定されている場所。

  • 夜間、足元が暗く見えにくくなる場所。

  • 高齢者の利用が多い歩道橋や階段。

適用できない範囲

  • 既存の床材の摩耗や傷み、腐食が進行していて補修が不可能な場所。

  • 適用にあたり、バリアフリー新法、及び JIS Z 9098(災害種別避難誘導標識システム)をご参照ください。

輝度比Luminance Ratio

段鼻と踏み面との輝度比が昼夜を問わずあらゆる環境照度下で3以上を確保しています。

昼間〜日没環境照度

輝度比の対象部10,000ルクス1,000ルクス100ルクス10ルクス
コンクリート平板階段(安全黄色部/コンクリート部)1.21.31.51.3
高輝度蓄光式防滑階段材(蓄光部/防滑ダークグレー部)3.04.54.65.9
(実測値)

比較表がすべて表示されない場合、右へスクロールしてください。

環境照度1ルクス(夜間)の場合の日没後経過時間

輝度比の対象部2時間後5時間後8時間後12時間後
コンクリート平板階段(安全黄色部/コンクリート部)0000
高輝度蓄光式防滑階段材(蓄光部/防滑ダークグレー部)104.520.711.27.1
(実測値)

比較表がすべて表示されない場合、右へスクロールしてください。

滑り抵抗値比較Slip Resistance Comparison

踏み面材質(新品時)

介在物アベイラス
アンプロップ
コンクリート平板セラミックタイル
(無釉タイプ)
御影石
バーナー仕上げ板
滑り抵抗値(C.S.R.)
靴種:革底靴
0.830.720.450.83
水-ダスト0.890.520.580.86
0.540.450.390.38
(実測値)

比較表がすべて表示されない場合、右へスクロールしてください。

踏み面材質(摩耗時)

介在物アベイラス
アンプロップ
コンクリート平板セラミックタイル
(無釉タイプ)
御影石
バーナー仕上げ板
滑り抵抗値(C.S.R.)
靴種:革底靴
0.740.560.380.60
水-ダスト0.590.500.520.47
0.540.340.250.38
(実測値)

比較表がすべて表示されない場合、右へスクロールしてください。

  • 東京都福祉のまちづくり条例施設整備マニュアルでは床の滑り抵抗値C.S.R.(革底靴)の推奨値は平面が0.4以上、スロープが0.45以上です。
  • 鉄道関連施設の床の滑り抵抗値C.S.R.の規定値は0.5以上です。

推奨オプション品Optional Products

ハイブリッドストーン アベイラス アルシオール ラインを手摺りに使用した明視下の様子ハイブリッドストーン アベイラス アルシオール ラインを手摺りに使用した暗視下の様子
ハイブリッドストーン アベイラス アルシオール をドアノブに使用した明視下の様子ハイブリッドストーン アベイラス アルシオール をドアノブに使用した暗視下の様子
ハイブリッドストーン アベイラス アルシオール ラインをささらに使用した明視下の様子ハイブリッドストーン アベイラス アルシオール ラインをささらに使用した暗視下の様子
ハイブリッドストーン アベイラス アルシオール ラインを巾木に使用した明視下の様子ハイブリッドストーン アベイラス アルシオール ラインを巾木に使用した暗視下の様子

製品詳細Product Information

ハイブリッドストーン「アベイラス アルシオール」についてさらに詳しく知りたい方へ

蓄光製品の詳しい内容や、技術的な概要をご提供しております。
